一、用途
HZCQ240F-A泥漿真空除氣器主要用于石油、天然氣鉆井時處理氣浸鉆井液的專用井控設備。該除氣器是我研制的一種新型除氣器。其適用于各類鉆機泥漿凈化系統的配套，它能去除侵入鉆井液中直徑小于1mm的氣泡，對于恢復泥漿的比重，穩定泥漿的粘度性能，降低鉆井成本有很重要的作用，同時，在泥漿不含氣體的情況下，還可用做大功率的攪拌器使用。
二、主要技術參數
主 要 技 術 參 數
|
1、處理能力：4m3/min
|
2、真空度：300-600mm/hg
|
|
3、主電機功率：15kw
|
4、真空泵功率：3kw
|
|
5、主電機轉速：1460r/min
|
6、真空泵轉速：1420r/min
|
|
7、重 量：1200kg
|
8、外型尺寸：2500×1000×1540
|
|
9、執行標準：SY/T5612-2007
|
三、結構

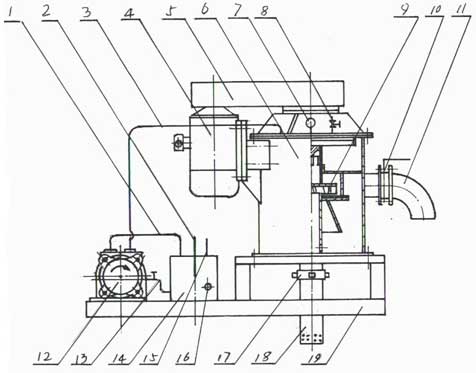

HZCQ240F-A泥漿真空除氣器的結構，參看《HZCQ240F-A泥漿真空除氣器結構原理簡圖》
1、排氣管道2、溢流管3、吸氣管道4、主電機5、皮帶護罩6、殼體7、真空表8、放氣閥門9、葉輪總成10、放液口蝶閥11、排液口彎頭12、水環式真空泵13、連通管道14、水箱15、水箱非氣接頭16、水箱進水接頭17、上水由壬18、上水管19、底座
主要由真空罐殼體、葉輪總成、主電機、皮帶輪、皮帶、皮帶護罩、水環式真空泵及電機、水箱、連接管線、吸氣管線、排液管、排液蝶閥、排液彎頭、底座、真空表以及電器元件等組成。水環式真空泵及管道組成抽吸系統、抽吸罐內氣體，使分離出的氣體從管道抽吸排出。軸承座總成對軸承座體外面焊的散熱片是風冷散熱軸承而設計的，皮帶輪下面安裝的風扇是為了風冷軸承。軸承運轉產生的熱量，靠風扇冷卻。主電機皮帶的松緊度，可以調節電機底座上的頂絲來完成。
HZCQ240F-A泥漿真空除氣器，結構緊湊，造型美觀，體積小，重量輕，便于石油天然氣鉆井隊搬家、運輸、安裝，是理想的真空除氣器。
四、工作原理
HZCQ240F-A真空式除氣器，利用真空泵的抽吸作用，通過真空泵與真空罐頂蓋相連的吸氣管道，將罐內氣體抽吸，在真空罐內形成負壓區，泥漿在大氣壓的作用下通過吸入管進入轉子的空心軸，再由空心軸四周的窗口，呈噴射狀甩向罐壁，由于碰撞及泡沫分離器的作用，浸入泥漿中的氣泡破碎，氣體逸出，通過真空泵的抽吸被排往安全地帶。泥漿則由于自重進入排空腔，主電機通過皮帶帶動葉輪旋轉，處理后的泥漿在離心力的作用下，經葉輪排液管排出罐外。
五、安裝與使用
1、安裝時，無明顯的傾斜即可；上水管由壬處應密封，嚴防漏氣。
2、運轉時，應將吸入管的末端浸入泥漿中，將排液管的蝶閥關閉，
確認上水后，才打開蝶閥排液；否則，將無法工作。
3、運轉前，先將真空泵外接水源管線Ф16膠管接好，并上水至
油汽分離器溢出口排水為止；
4、啟動時，應先合上真空泵開關約2分鐘后，再合上主電機開
關，并查看電機的旋轉方向，應于罐體及泵上箭頭所指方向一致；
5、真空泵上的Φ16膠管與水源相接；
6、用戶自備排液軟管及排氣軟管。
六、HZCQ240F-A泥漿真空除氣器不排液的主要原因及排除方法
1、水環式真空泵與真空罐頂蓋連接的吸氣管道漏氣；查出漏氣處后將其卸開，用聚四氟乙烯膠帶密封，將管線上緊。
2、上水管由壬處密封不嚴漏氣；換密封圈，把由壬砸緊。
3、上水管線堵塞；清除上水管線周圍的堵塞物。
4、葉輪損壞；更換葉輪。
5、主電機或水環式真空泵電機旋轉方向錯誤；倒換電源線，使旋轉方向正確。
七、維護保養
1、除氣器真空罐的頂蓋應每周清洗一次，以免雜物堵塞氣體通道。可用清水沖洗，對象為頂蓋上的氣體收集室和泡沫分離器。
沖洗時，卸下真空罐頂部?jī)蓚�(gè)絲帽，將高壓水管插入真空罐清洗，每次3-5分鐘。沖洗完后，將罐內的水排凈，將所卸附件按原樣裝回。
2、使用完畢后，用水管沖洗罐壁、轉子及吸入管。
3、每次使用后均應進行上述清洗工作，并將真空泵葉片室底部排污絲堵打開，排除葉片室內泥漿及污物；將葉片室上部加油孔加入1升機油，旋轉1-2分鐘，以保證真空泵葉片及內腔表層涂油防銹，（有的真空泵上面沒有此孔可以不加）保證再次正常使用。
4、工作環境溫度高于30℃時，要隨時檢看真空表，當真空度低于0.03MPa時，應及時更換汽水分離器中的水，保持水溫不超過70℃。
5、真空泵軸承座及真空罐主軸承座均應加注鈣基潤滑脂，7個工作日加注一次，打滿為止。
6、冬天使用后，要及時放掉汽水分離器及泵內的積水，防止凍裂。
|
